电源转换器的开关电路分类
来源:www.wonplug.net | 作者:wonplug | 发布时间: 2021-04-30 | 2160 次浏览 | 分享到:
　　近年来，随着微电子技术和计算机技术在通信设备中的广泛应用，各种先进设备对电源设备的要求越来越高。作为电源系统中为设备提供直流电源的主要设备，AC / DC电源转换器和DC / DC转换器面临着许多要求，例如体积更小，质量更轻，效率更高和可靠性更高。
　　
　　为了满足上述要求，功率转换器必须实现工作频率从低频到高频的转换。当转换器在硬开关模式下运行时，提高转换器的工作频率将导致以下问题：

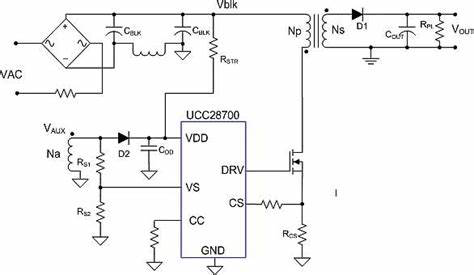

　　电源适配器分类
　　1.高开关损耗。
　　
　　当开关接通时，开关设备的电流上升，而电压同时上升。当开关断开时，电压上升，电流同时下降。开关损耗是由电压和电流波形的重叠引起的，其随着开关频率的增加而迅速增加。
　　
　　2.电感关断电压的峰值很高。
　　
　　当设备关闭时，电路中的电感元件会感应一个峰值电压。开关频率越高，关断速度越快，感应电压越高。将此电压施加到开关设备的两端，这很容易导致设备击穿。
　　
　　3.电容开路电流的峰值较大。
　　
　　当开关设备以高电压接通时，存储在开关设备的结电容中的所有能量将以电流的形式在设备中耗散。频率越高，开关电流峰值将越大，这将导致器件过热损坏。另外，当二极管从导通变为截止时，存在反向恢复期，在此期间开关管断开，很容易产生大的脉冲电流。频率越高，脉冲电流越大，这会损害设备的安全运行。

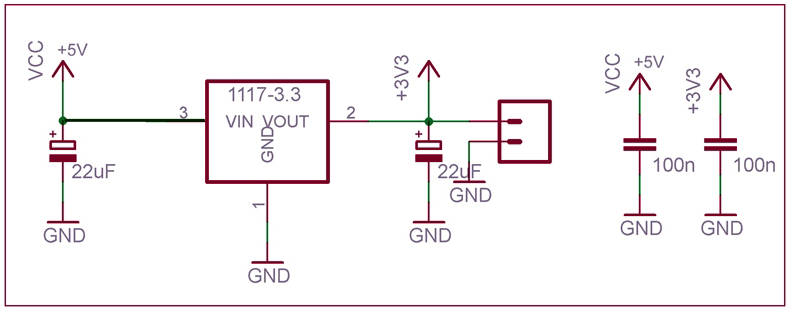

　　多功能转换插头
　　严重的电磁干扰。随着频率的增加，电路中的di / DT和DU / DT会增加，这会导致EMI电磁干扰的增加，并影响整流器和周围电子设备的工作。
　　
　　上述问题严重阻碍了开关装置工作频率的提高。近年来，软开关技术的研究为克服上述缺陷提供了有效的途径。软开关和硬开关的工作模式，理想的零电流软开关过程是电流首先下降到零，然后电压缓慢上升到截止状态值，因此截止损耗约为零。解决了电感性关断问题，因为在关断之前器件的电流已减小至零。理想的零电压软打开过程是电压首先下降到零，然后电流缓慢上升到导通状态值，因此开路损耗大约为零，并且器件结电容上的电压也为零。 ，从而解决了电容开路问题。同时，二极管反向恢复过程已在开启设备时完成，因此不存在二极管反向恢复问题。通过减少Di / dt和DU / DT解决了EMI问题。
　　
　　软开关技术实际上使用电容器和电感谐振，以使开关设备中的电流或电压根据正弦或准正弦定律变化。当电流为零时，设备关闭。当电压超过零时，使器件断开，以实现零开关损耗。根据其控制模式，软开关技术可分为脉冲频率调制模式，脉冲宽度调制模式和脉冲相移控制模式。
